上海麦斯特建工高科技建筑化工有限公司

猜您想找:混凝土外加剂厂家混凝土减缩剂混凝土养护剂混凝土表面硬化剂特殊功能外加剂

当前位置:首页 » 麦斯特资讯中心 » 麦斯特动态 » 减缩剂在混凝土中的作用机理及评价研究

减缩剂在混凝土中的作用机理及评价研究

文章出处:张舒查看手机网址
扫一扫!减缩剂在混凝土中的作用机理及评价研究扫一扫!
人气:-发表时间:2017-09-05 09:53【

作者:张舒

1.引言

混凝土在干燥条件下容易产生收缩,这种收缩导致了混凝土的开裂和其它缺陷,而这些缺陷的形成和发展使混凝土的使用寿命大大下降。近年来高性能混凝土因其工作性能优良、强度高和耐久性好等突出优势而被广泛应用,然而高性能混凝土往往采用(超)低水胶比,因此胶凝材料在早期水化反应快、水化热大,消耗大量混凝土内部的自由水,产生了干燥收缩,因此大大增加了开裂风险。如何减小混凝土的干燥收缩及其所产生的开裂, 是多年来学术界一直关心的问题。

在实际工程中,通常采取以下手段预防开裂:掺加粉煤灰等低活性掺和料降低水泥用量以降低水化反应热,在干燥炎热的气候加强湿水养护,在较大的混凝土结构合理设置伸缩缝并增加配筋密度,以及在混凝土中掺入膨胀剂来补偿收缩等。除了这些预防措施,还可以在拌合时掺入混凝土减缩剂,从混凝土毛细管微观结构上降低水的表面张力,从本质上降低混凝土由于失水或自干燥导致的收缩。减缩剂在国外已经得到了广泛应用,在国内也可能成为一种趋势。本文主要对欧洲成熟减缩剂产品进行评价研究,从减缩剂的减缩机理、减缩效果及对混凝土性能的影响等方面进行了一系列实验测试,为减缩剂的使用提供理论及技术指导。

2.原材料及试验方法

2.1原材料

水泥:宁国海螺52.5R PⅡ

黄砂:洞庭湖,Ⅱ区中砂

石子:新开元 5~16mm碎石

外加剂:上海麦斯特建工高科技建筑化工产品,MasterGlenium Sky 8325系列聚羧酸外加剂

减缩剂:上海麦斯特建工高科技建筑化工产品,MasterLife SRA 815 减缩剂。

以上减水剂与减缩剂均是已商业化应用的成熟产品。

2.2混凝土减缩剂的作用机理

减缩剂本身属于表面活性剂,分子结构同样具有特殊的两亲性,一端为亲水基,另一端为疏水(亲油)基。降低液体的表面张力是表面活性剂的重要特性。对于减缩剂来说,考虑其使用时的经济性,需要其具有较好的降低表面张力的能力和效率。本文所研究和测试的减缩剂表面张力与浓度的关系如图1所示。

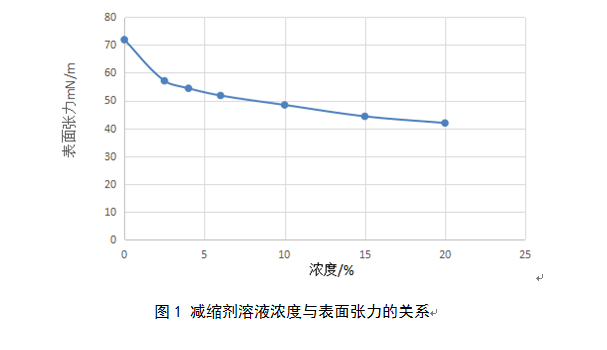

减缩剂溶液浓度与表面张力关系图

由图1可以看出,减缩剂浓度越高,越能降低溶液的表面张力,减缩剂浓度为20%时,可将蒸馏水表面张力(71.9mN/m)降低40%左右。在混凝土中,减缩剂的作用机理就是降低水泥石毛细管中的溶液的表面张力,降低毛细管在失水过程中的表面应力,从而减小毛细管的收缩,从微观上减少混凝土的收缩,避免应力失衡而引起开裂。

2.3试验方法

(1)混凝土收缩试验参照GB/T 29417-2012《水泥砂浆和混凝土干燥收缩开裂性能试验方法》进行。

(2) 混凝土开裂试验参照ASTM C 1581—04 《水泥砂浆和混凝土环式限制收缩开裂测试标准方法》进行。

(3)混凝土试件强度测定参照GB/T 50081-2002《普通混凝土力学性能试验方法标准》进行。

3.实验结果与分析

3.1减缩剂对混凝土收缩性能的影响

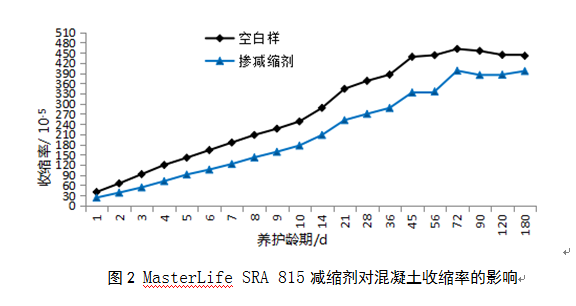

减缩剂对混凝土收缩率的影响图

图2为MasterLife SRA 815减缩剂在C45混凝土中对混凝土收缩率的影响,减缩剂的掺量为0.63%(占胶凝材料质量的百分比),试验在干燥实验室进行,进行恒温干燥养护。空白样与掺加减缩剂试样均为同样的混凝土配合比,同样的外加剂掺量,新拌混凝土状态也相同,避免了其他干扰因素。由图2可以看出,从初期直到180天龄期,MasterLife SRA 815始终能降低混凝土的收缩率,显著减少混凝土的干燥收缩。

3.2减缩剂对混凝土抗裂性能的影响

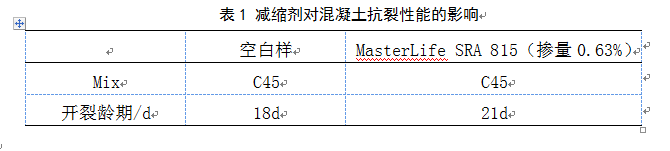

减缩剂对混凝土抗裂性能的影响

使用同样的混凝土配合比,进行圆环式收缩开裂试验。美国ASTMC1581—04标准中的圆环法,能通过定量的分析来评价混凝土的开裂风险。表1可以发现,掺加少量MasterLife SRA 815减缩剂的混凝土开裂风险明显低于没有掺减缩剂的空白样。在实际工程中,水泥用量越大,混凝土标号越高,越容易出现开裂,因此使用减缩剂能在一定程度上抑制混凝土的收缩开裂。

3.3减缩剂对混凝土强度发展的影响

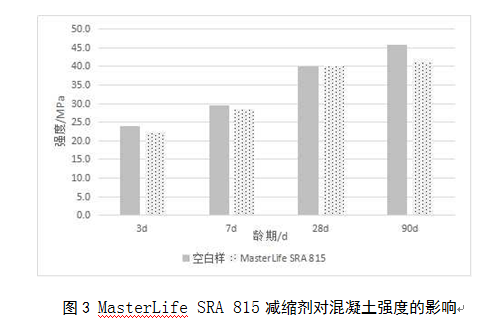

减缩剂对混凝土强度的影响图

图3为在同样C45混凝土配合比的条件下,空白样与掺MasterLife SRA 815(0.63%)混凝土在龄期为3d、7d、28d和90d的抗压强度对比。掺加了MasterLife SRA 815减缩剂有可能对混凝土的抗压强度有小幅度的负面影响。这是因为在初期,减缩剂在水泥表面形成了一层保护膜,延缓了水泥的水化,因此早期强度偏低。同时减缩剂的加入会使得混凝土中孔隙分布改变,大孔比例会相应增加,小孔比率减小,这也在一定程度上影响了混凝土的抗压强度。在工程应用中需考虑这一点,尤其在使用更高掺量时,使用前应进行实验验证。

4.结论

(1)减缩剂MasterLife SRA 815对混凝土的干燥收缩开裂均有一定程度的抑制作用,并且已经在国内外工程中经过使用验证,尤其适合大体积大方量的高标号高性能混凝土。

(2)减缩剂MasterLife SRA 815在使用中需考虑其对混凝土抗压强度的负面影响,对于掺加减缩剂的混凝土而言,只有合理选择掺量,进行试验验证,才能获得最优性能的混凝土。

此文关键字:减缩剂 混凝土
